کنترلر RTU اشنایدر SCADAPack 334
مشخصات فنی
- تغذیه: 11 تا 30 ولت DC
- حداکثر توان مصرفی: 17.5 وات
- خروجی: تا 3 آمپر
- ولتاژ خروجی: 30VDC / 240VAC
- نوع کنترل: میکروپروسسوری
- مناسب برای سیستمهای SCADA و Remote Monitoring
- طراحیشده برای کاربردهای صنعتی و کنترل از راه دور

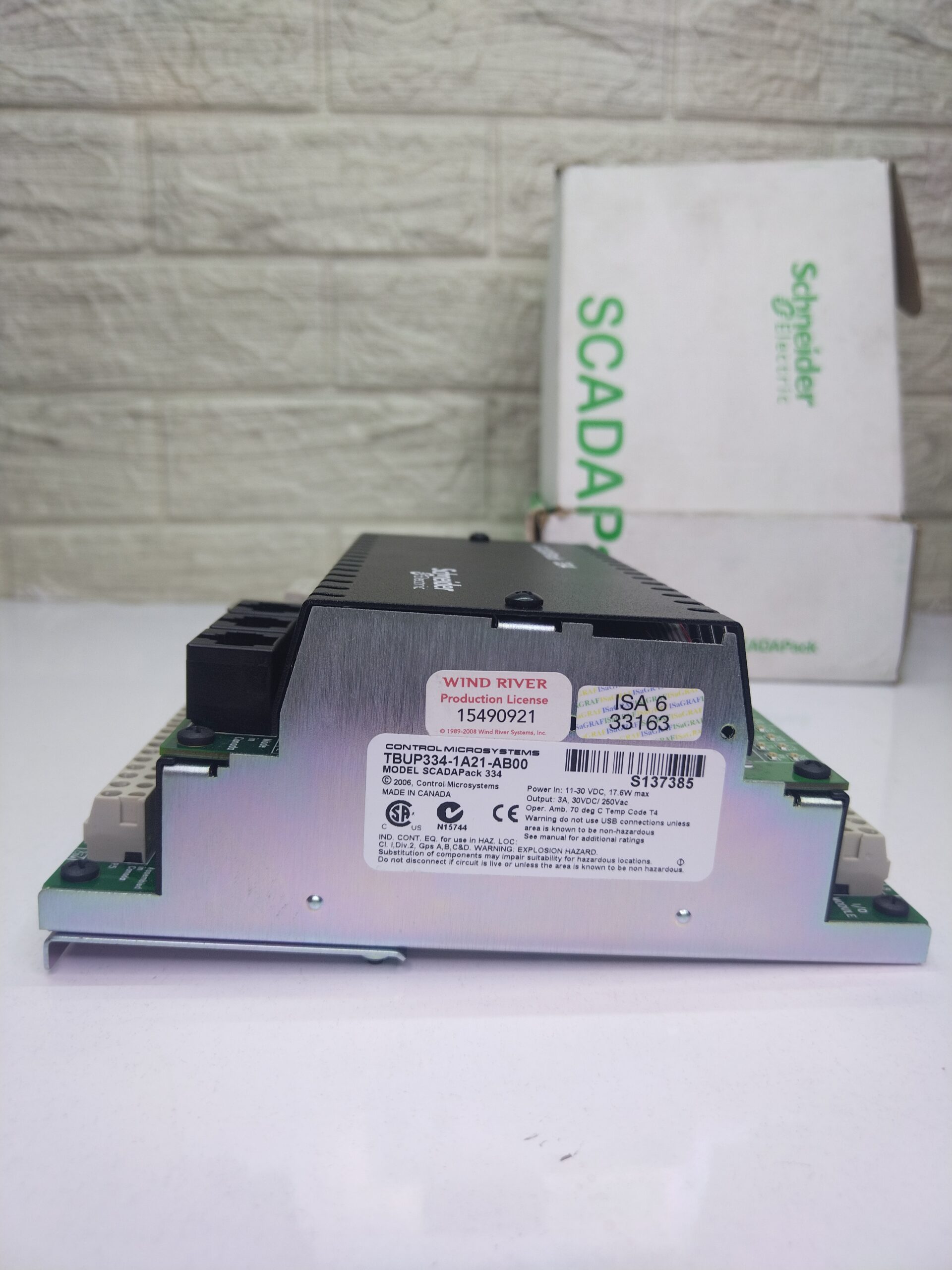

- Part Number: TBUP334-1A21-AB00
- وضعیت مدل: توقف تولید (Discontinued) طبق اطلاعات موجود

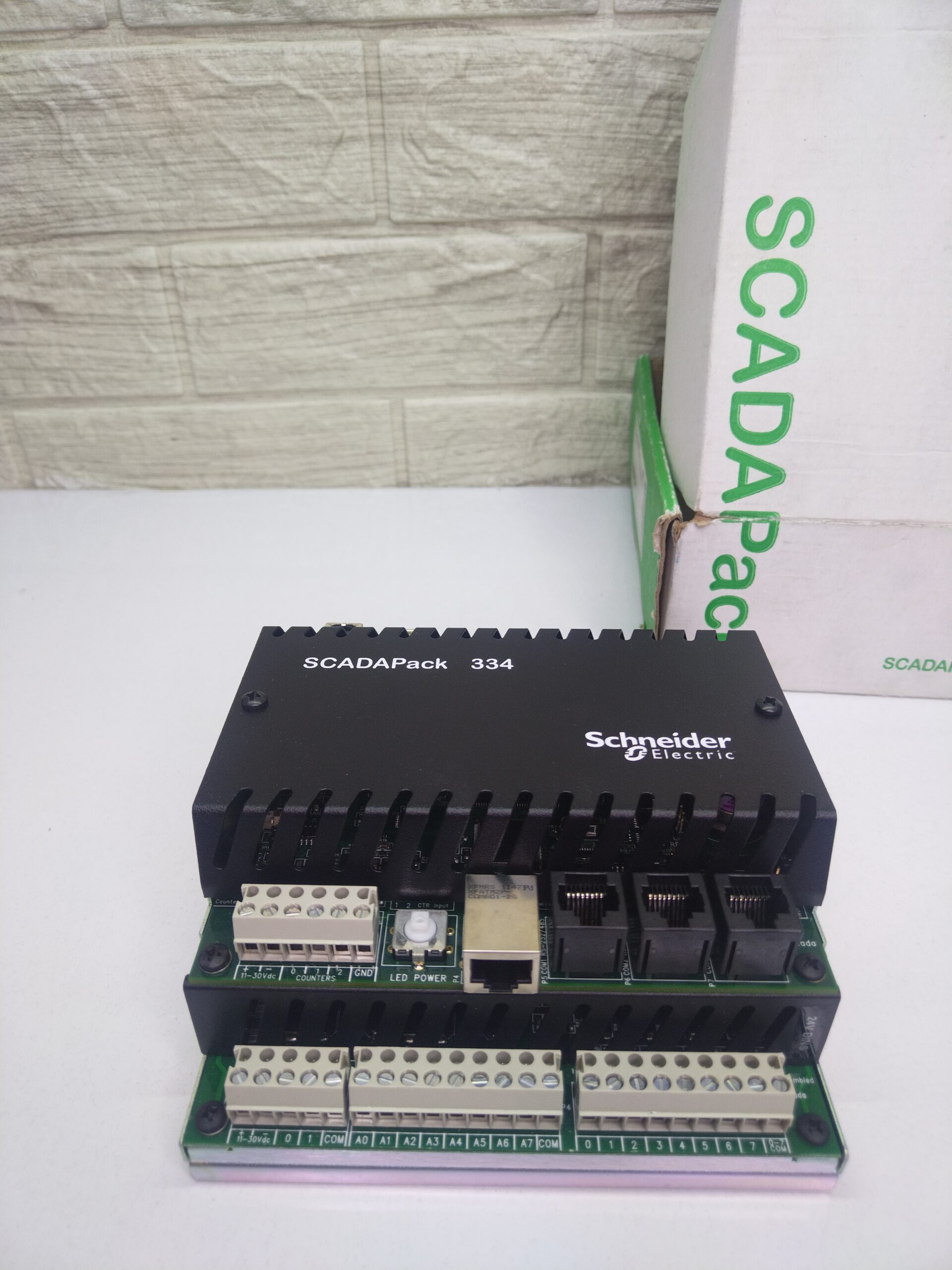

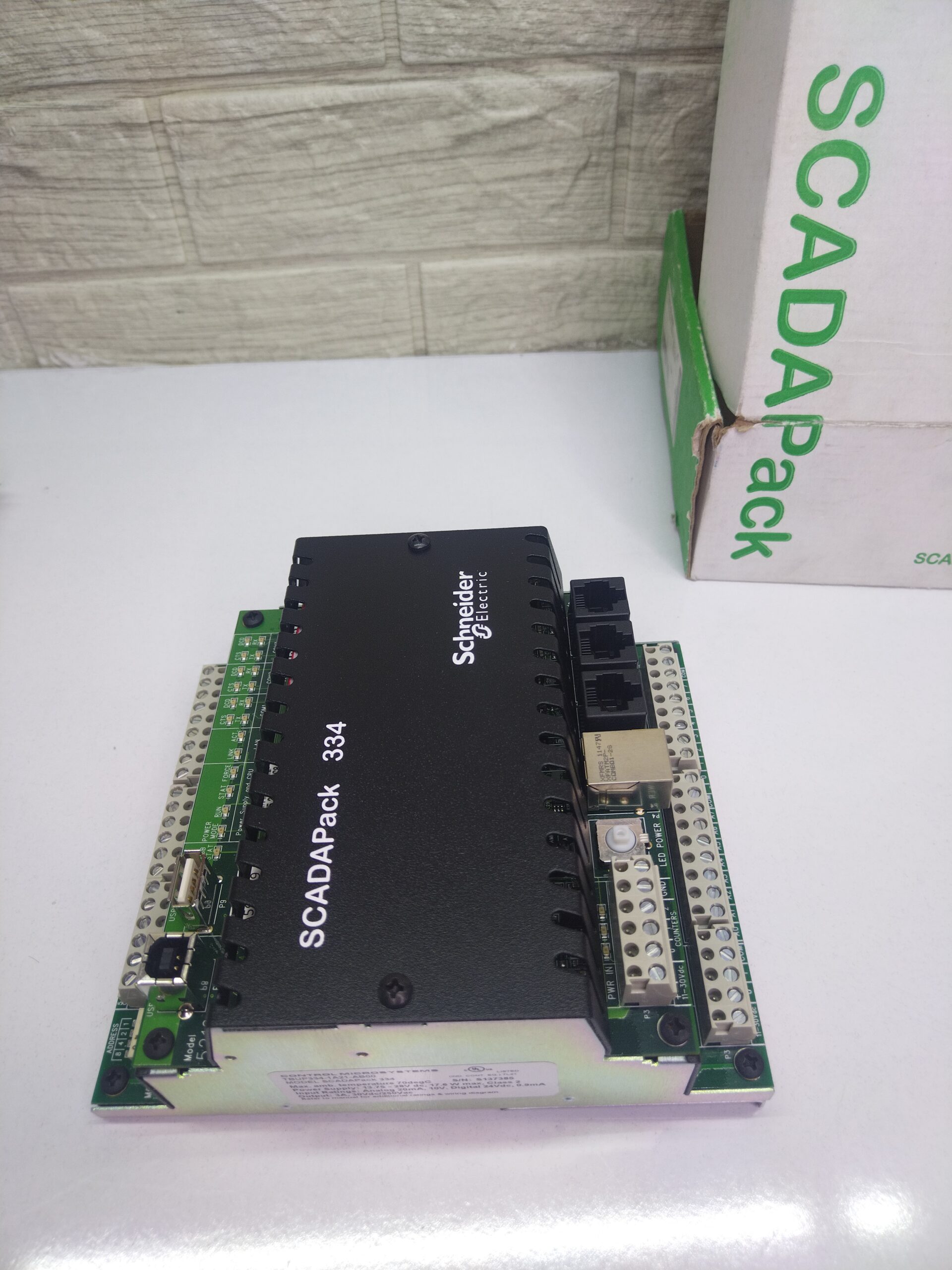

کنترلر RTU اشنایدر SCADAPack 334
کنترلر SCADAPack 334 یک واحد ترمینال از راه دور (RTU) میکروپروسسوری از محصولات Control Microsystems / Schneider Electric است که برای استفاده در سیستمهای SCADA، تلهمتری، مانیتورینگ و اتوماسیون صنعتی طراحی شده است. این تجهیز با ورودی تغذیه 11 تا 30 ولت DC و حداکثر توان مصرفی 17.5 وات، گزینهای مناسب برای کنترل و پایش تجهیزات در محیطهای صنعتی و ایستگاههای راه دور محسوب میشود. مشخصات درجشده برای مدل TBUP334-1A21-AB00 شامل خروجی تا 3A با قابلیت کار در 30VDC و 240VAC است.
کنترلر صنعتی Schneider Control Microsystems SCADAPack 334
مدل TBUP334-1A21-AB00
کد فنی: TBUP334-1A21-AB00
برند: Schneider Electric / Control Microsystems
سری: SCADAPack 334
نوع: RTU / Remote Terminal Controller
نام محصول: Schneider Electric / Control Microsystems SCADAPack 334 RTU
پارت نامبر: TBUP334-1A21-AB00
مدل: SCADAPack 334
نوع تجهیز: Remote Terminal Unit (RTU) / کنترلر صنعتی
سازنده: Control Microsystems، زیرمجموعه Schneider Electric
کاربرد: اتوماسیون صنعتی، تلهمتری، کنترل و مانیتورینگ تجهیزات و ایستگاههای صنعتی
🎯 معرفی کلی SCADA Pack 334
این دستگاه یک RTU (Remote Terminal Unit) پیشرفته و قدرتمند است که توسط شرکت اشنایدر الکتریک طراحی شده است. تمرکز اصلی این مدل بر مدیریت دادهها در سیستمهای توزیع برق و زیرساختهای حیاتی است که نیاز به پایداری بالا و ارتباطات از راه دور دارند.
✅ ویژگیهای کلیدی و فنی
مدیریت داده و پروتکلها
- پشتیبانی گسترده از پروتکلهای صنعتی مانند Modbus (TCP/RTU) و IEC 60870-5-104.
- قابلیت یکپارچگی بالا با سیستمهای SCADA مرکزی برای پایش لحظهای.
سختافزار و پردازش
- مجهز به پردازنده با سرعت بالا برای مدیریت همزمان چندین ورودی/خروجی.
- طراحی شده برای محیطهای صنعتی سخت (Industrial Grade) با قابلیت تحمل نوسانات دما و نویز الکتریکی.
قابلیتهای ارتباطی
- دارای پورتهای ارتباطی متنوع (Ethernet, Serial) برای اتصال به تجهیزات میدان (Field Devices).
- توانایی برقراری ارتباط در فواصل دور از طریق شبکههای WAN یا پهنای باند محدود.
💡 کاربردهای اصلی
مدیریت شبکههای توزیع برق (Smart Grid):
- پایش وضعیت پستهای فشار ضعیف و متوسط.
- کنترل رلهها و سوئیچها از راه دور.
صنایع فرآیندی و زیرساخت:
- مدیریت ایستگاههای پمپاژ آب و فاضلاب.
- کنترل سیستمهای پایش محیطی و زیرساختهای شهری.
⚠️ نکات مهم در انتخاب و پیادهسازی
سازگاری (Compatibility): پیش از نصب، حتماً از تطابق پروتکلهای ارتباطی RTU با پروتکلهای سیستم SCADA موجود در سایت خود اطمینان حاصل کنید.
امنیت سایبری: با توجه به ماهیت ارتباطی این دستگاه، استفاده از لایههای امنیتی و فایروال در شبکه ارتباطی برای جلوگیری از دسترسیهای غیرمجاز الزامی است.
برنامهنویسی: پیکربندی این دستگاه نیازمند دانش فنی در زمینه نرمافزارهای پیکربندی اشنایدر الکتریک است.
RTU های هوشمند SCADAPack
مشخصات:
- انواع RTU های هوشمند با تعداد وروردی/ خروجی های مختلف
- نکات کلیدی در نظر گرفته شده در نحوه ارتباط سریالو اترنت این RTUها با فیلد ولایه کنترل از طریق شبکه های رادیویی دیجیتال، فیبرنوری، Leased lines/ADSL WIFIMAX و سرویس های مخابراتی 3G و GPRS این کنترلرها را به یک RTU هوشمند تبدیل کرده است.
- پشتیبانی از پروتکل های DPN3(Layer4) over IP, DNP3, DF1-A-B, Modbus TCP, Modbus RTU
- پشتیبانی از IEC 60870-103 Master, iec60870-101/104
- RTU های هوشمند cCSAUs and CULus class 1 Div 2
- قابلیت یکپارچه سازی RTU در قالب یک پکیج
- رنج دمایی -40 تا 70 درجه ی سانتیگراد
رادیومودم های صنعتی
- پشتیبانی از پروتکل های Modbus, DNP3, IEC60870-101/103/104
- دارای پورتهایی برای تنظیم و برنامه ریزی
- قابلیت کار در محدوده ی دمایی -40 تا 70 درجه سانتی گراد
- کیفیت و اطمینان بالا
- در مدل های Licensed free ، licensed
- پشتیبانی از هر دو توپولوژی (point to point)PTP, Point To Multi Point)PTMP
- قابلیت انعطاف بالا
کاربردهای رادیوهای تله متری TRIO
معدن و مواد معدنی:کنترل و مانیتورینگ ماشین الات صنعتی متحرک، خط تولید
پتروشیمی: خط تولید، خطوط انتقال مواد شیمیایی
ساختمان های هوشمند و سیستم های امنیتی: سیستم های هشدار در ساختمان ، سستم های امنیت ورود و خروج
سیستم های اطلاعات جمعی ور محیط های عمومی: سیستم های اطلاع رسانی در حمل و نقل، سیستم های کنترل مدیریت ترافیک شهری، سیستم های امنیت پارکینگ و مدیریت ورود و خروج.
کنترلر RTU اشنایدر SCADAPack 334 مدل TBUP334-1A21-AB00
Schneider Electric / Control Microsystems SCADAPack 334 یک کنترلر و واحد ترمینال از راه دور (RTU) برای سیستمهای SCADA، تلهمتری، مانیتورینگ و کنترل فرآیندهای صنعتی است. این تجهیز دارای پردازنده 32 بیتی، حافظه داخلی، ورودی و خروجیهای مجتمع و مجموعه کاملی از رابطهای ارتباطی صنعتی است و برای کنترل و جمعآوری اطلاعات از تجهیزات مستقر در سایتهای صنعتی و ایستگاههای راه دور استفاده میشود.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| برند | Schneider Electric / Control Microsystems |
| سری | SCADAPack 334 |
| نوع تجهیز | Smart RTU / Remote Terminal Unit |
| پارت نامبر | TBUP334-1A21-AB00 |
| پردازنده | ARM7، 32 بیت، 32MHz |
| حافظه Flash | 16MB |
| حافظه RAM | 4MB CMOS RAM |
| حافظه EEPROM | 4KB |
| ورودی آنالوگ | 8 کانال، قابل تنظیم 0-20mA / 4-20mA / 0-5V / 0-10V |
| رزولوشن AI | 15 بیت |
| ورودی دیجیتال | 16 کانال |
| خروجی رلهای | 10 خروجی |
| ظرفیت رله | 3A در 30VDC یا 240VAC مقاومتی |
| ورودی Counter | 3 کانال |
| پورت سریال | COM1، COM2 و COM3 |
| پروتکلهای سریال | Modbus RTU، Modbus ASCII، DNP3، DF1 |
| Ethernet | RJ45، 10/100Base-T |
| پروتکلهای Ethernet | Modbus TCP، Modbus RTU، DNP3 و IP |
| USB | USB 2.0 Host و Peripheral |
| تغذیه | حدود 12 تا 30VDC |
| ابعاد تقریبی | 144 × 181 × 66 میلیمتر |
| دمای کاری | حدود -40 تا +70°C |
| برنامهنویسی | SCADAPack Workbench / Telepace Studio / C/C++ |
مشخصات I/O و ارتباطات فوق در دیتاشیت رسمی خانواده SCADAPack 330/334 آمده است.
پروتکلها و ارتباطات
SCADAPack 334 برای ارتباط با PLC، HMI، سیستمهای اسکادا و تجهیزات میدانی از پروتکلهای متداول صنعتی پشتیبانی میکند.
کاربردها
این RTU میتواند در پروژههای زیر مورد استفاده قرار گیرد:
- سیستمهای SCADA
- اتوماسیون ایستگاههای صنعتی
- مانیتورینگ و کنترل از راه دور
- صنایع نفت، گاز و پتروشیمی
- ایستگاههای پمپاژ
- تأسیسات آب و فاضلاب
- خطوط انتقال و توزیع
- جمعآوری دادههای صنعتی و تلهمتری
- کنترل و مانیتورینگ تجهیزات میدانی
منبع اصلی مشخصات: صفحه رسمی Schneider Electric – SCADAPack 334 Hardware Manual
